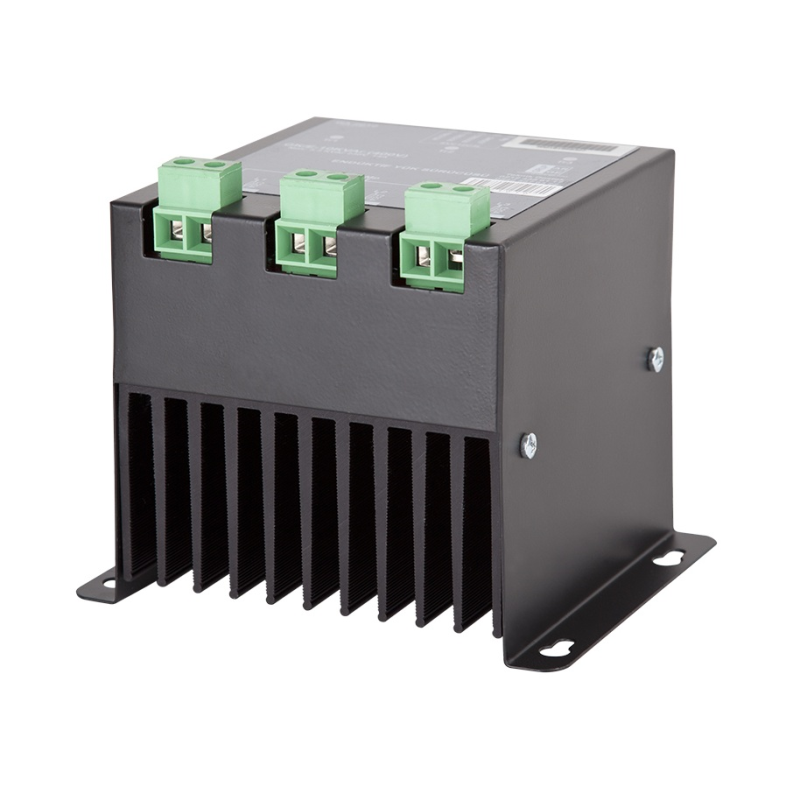

Tristörlü Kompanzasyon Kontaktörü

Genel Bilgi

Reaktif değişimlerin hızlı ve büyük olduğu dengesiz işletmelerde, kontaktörlü sistemler kompanzasyon ihtiyacına cevap vermekte yetersiz kalmaktadır. Bu tarz işletmelerin kompanzasyonunda klasik sistemlerdeki mekanik kontaktörlerle anahtarlama yerine tristörle anahtarlama yapılarak hızlı değişen yüklere cevap vermek mümkün olmaktadır.Tristörlü sistemlerde kondansatörler sıfır geçişlerinde devreye alındığı için boşalma sürelerini bekleme zorunluluğu ortadan kalkar. Ayrıca kondansatörler ilk devreye alındığında çekilen akım minimum olduğu için yüksek bir hızda devreye alıp çıkarmak mümkün olmaktadır.Bu sistemle böylece kondansatör ve anahtarlama elemanlarının ömrü uzatılmış ve güç kalitesini olumlu yönde etkilenmiş olur. Ayrıca bakım maliyetleri de minimuma indirilmiş olur.Sistem, bağlanan kondansatörlerin güçlerine göre hem binary mod hem normal modda çalışabilir. Eğer kondansatör dizilimi her kademe bir önceki kademenin 2 katı olacak şekilde yapılmışsa sistemi binary olarak kabul eder. Binary modda kondansatör seçme işlemi çok daha hızlı bir şekilde yapılır. istenilmesi durumunda bu şekilde binary bir dizilim yapılmadan oluşturulacak sistemi de röle normal mod olarak kabul eder ve ona göre çözüm üretir.Sistem yük değişimini 10 ms’de algılayıp sonraki 10 ms içinde anahtarlama yapmayı mümkün hale getirmektedir. Anahtarlama sinyalinden sonra ilk sıfır geçişinde kondansatör devreye alınır ( <20 ms). Bu şekilde sistemin cevap hızı 50 ms’ye kadar çekilmiş olur.
