Aktif Harmonik Filtre

ELEKTRA aktif harmonik filtreleri, şebekedeki harmonik kirliliğin giderilmesine yardımcı olarak, düşük enerji kalitesinin sebep olduğu problemlerin önüne geçilmesine olanak sağlar. Motor sürücü, UPS, SMPS güç kaynakları vb. uygulamalar, tesislerin harmonikli akım çekmesine neden olur. Bu tesislerde yüksek akım harmoniği şebeke gerilimini dolaylı yoldan kirletir ve enerji kalitesini düşürür. Server ve bilgisayarlar gibi monofaze beslenen yüklerin yoğunlukta olduğu işletmelerde ise hem fazlarda dengesiz dağılım, hem de nötr hattında üç ve üçün katı harmonikler oluşur. Bu durum da nötr geriliminin yükselmesine, nötr iletkenlerinin aşırı ısınmasına ve hassas cihazların sıkça arızalanmasına sebep olur. Ayrıca, akımdaki harmonik bozulma akımın RMS değerini artırır ve tesisin kayıplardan kaynaklı enerji giderlerinin artmasına yol açar



Özellikle değişken harmonikli yüklerin bulunduğu tesislerde, pasif harmonik filtreler yetersiz kalmaktadır. Ayrıca, pasif harmonik filtreler yük dengesizliğini düzeltemez, nötr hattına oluşan harmonik akımları temizleyemezler. Yük dengesizliği bulunan, değişken yüklerin yoğun olduğu tesislerde aktif harmonik filtreler kesin çözüm sunmaktadır.



ELEKTRA aktif harmonik filtreler harmonik üreten tesise veya yüke paralel bağlanırlar. Şebekeden çekilen akımı ve harmonik bileşenini analiz ederek harmonikleri yok edecek şekilde bir akım sentezler ve şebekeye basar. Şekil 1’de de gösterildiği gibi, aktif filtre sayesinde tesisin şebekeden çektiği akım harmoniklerden temizlenmiş olur.



ELEKTRA aktif harmonik filtreler kapasitesinin tamamıyla ultra hızlı şekilde hem endüktif hem de kapasitif reaktif güç kompanzasyonu yaparak tesisin kompanzasyonuna yardımcı olur ve hızlı değişen reaktif yükler sebebiyle tesisin cezaya girmesini önler.



GENEL ÖZELLİKLER

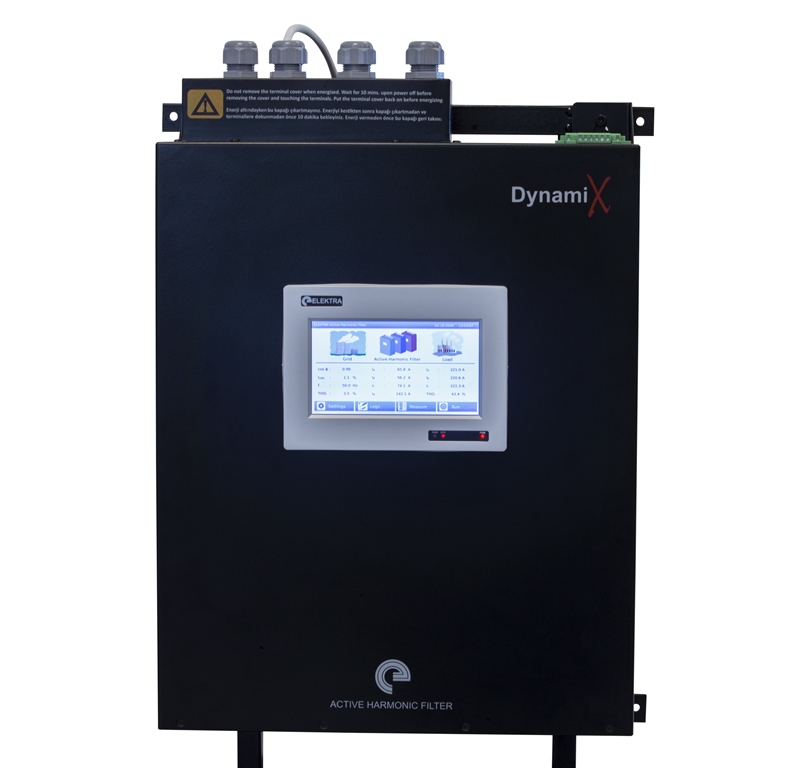

ELEKTRA marka aktif harmonik filtreler rack kabini tipi ve duvar tipi olmak üzere iki şekilde üretilmektedir. 70A ve altı akım değerleri için duvar tipi ürün önerilmektedir. 70A’in üstündeki kapasitelerde ise pano tipi kullanılmalıdır. Duvar tipi ürünler en az bir adet Şekil 2’de gösterilen güç modülü ve bir adet de Şekil 3’te gösterilen ölçüm ve kumanda modülünden oluşmaktadır. Genel özellikler aşağıdaki gibi listelenebilir.

• ELEKTRA marka aktif harmonik filtre tamamıyla yerli üretimdir
• Modüler yapısı sayesinde kolaylıkla kapasite artırımına gidilebilmektedir.
• Paralel bağlantıda modül sınırı yoktur.
• Rack tipi ürünlerde sistemin enerjisinin kesilmesine gerek olmadan sisteme modül eklenip çıkartılabilmek mümkündür (hotswap).
• Modüller hem pano içi rack tipi, hem de duvar tipi olarak üretilmektedir.
• 51. harmoniğe kadar harmonik kompanzasyonu yapar.
• Filtrelenecek olan her bir harmonik frekansı ayrıca seçilebilmektedir.
• Ultra hızlı reaktif güç kompanzasyonu yapar
• Dengesiz yükleri dengeler.
• Nötr hattının akımını yok eder
• Yüksek performanslı ve güvenilirdir.
• EN 61000-4-2, EN 61000-4-4, EN 61000-4-6, EN 50178 (IEC 62102)
• Şebeke koşullarına bağışıklığı yüksektir.

UYGULAMA ALANLARI

Yüksek akım harmoniğine sahip, reaktif güç akışının hızlı değiştiği ve monofaze yüklerin bulunduğu ve aşağıdaki başlıkları barındıran tesislerin tamamında uygulanmaktadır.

• Enerji şebekesinden sıklıkla etkilenen hassas üretim tesisleri
• Plastik sanayi makinaları – enjeksiyon, ekstrüzyon ve kalıplama
• Ofis binaları ve alışveriş merkezleri (özellikle 3 ve 3’ün katı harmonikler bulunur ve nötr hattının aşırı yüklenir)
• Endüstriyel üretim makineleri
• Endüksiyon fırınları
• UPS sistemleri
• Data Centerlar
• Fotovoltaik ve rüzgar santralleri
