Harmonik Filtre

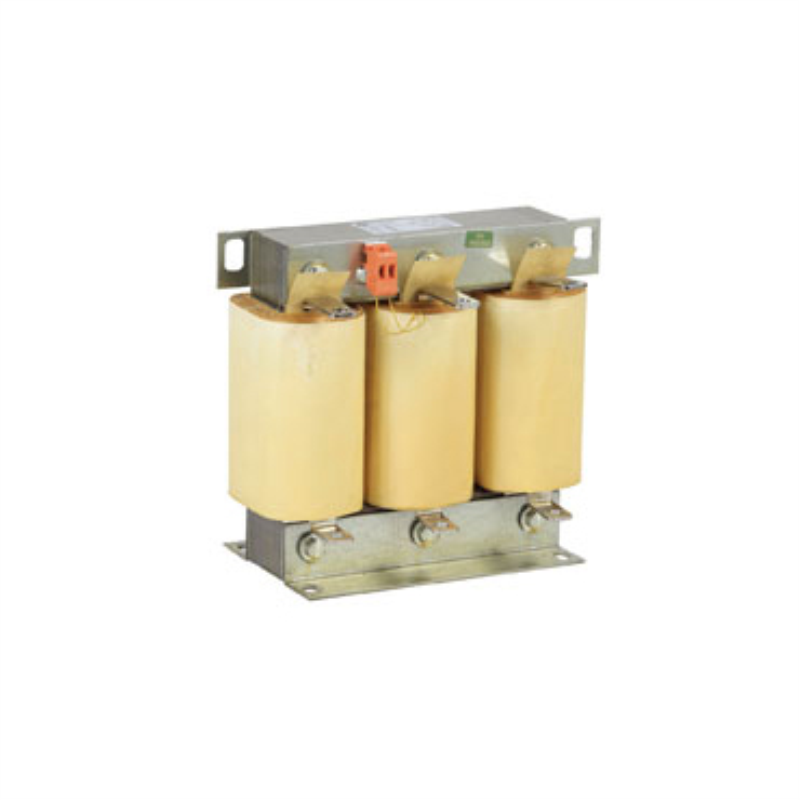

Harmonik Filtre Reaktörleri, kompanzasyon sistemlerinin, kirli şebekelerde sağlıklı çalışmasını sağlayan ürünlerdir. Şebeke kirliliği sebebiyle oluşan, aşağıda belirtilen sorunların önüne geçerler.
- Kondansatörlerin devreye alınması anında aşırı akım çekilmesi
- Rezonans sebebi ile kompanzasyon sisteminin yanması
- Kondansatörlerin kısa sürede bozulması
- Kabloların aşırı akım sebebiyle ısınması
- Sigortaların zamansız olarak atması
- Şebeke geriliminin bozulması, nedeniyle hassas cihazlarda yaşanan sorunlar
- İletişim sistemlerinde yaşanan aksaklıklar
- Elektronik kart, cihaz ve bilgisayarlarda yaşanan nedeni anlaşılamayan sorun ve arızalar
Elektra Elektronik Harmonik Filtreleri CE işaretli olup 61558-2-20 standartlarına uyumluluğu akredite test laboratuvarı (TSE) tarafından tescillenmiştir.
GENEL ÖZELLİKLER
- Yüksek geçirgenlikli demir nüveli, hava aralıklı tasarım
- Müşteri talebine uygun olarak bakır ve alüminyum sarım
- Yüksek linearite
- İstenilen akım veya güç için tasarım ve üretim
- İstenilen filtreleme faktörüne göre tasarım ve üretim (p=%5.67, p=%7, p=%14)
- Uygulama şebeke kirliliğine göre güçlendirilmiş tasarım ve üretim
- Orta bacakta aşırı ısınmaya karşı termik ile koruma
- Akıma göre klemens, pabuç veya bara bağlantısı
- Vakumda vernik ile nemden koruma ve sessiz çalışmanın sağlanması
- EN 61558-1 ve EN 61558-2-20 standartlarına uygunluk, TSE onaylı ve CE işaretli
- ISO 9001 kalite yönetim sistemi altında üretim
UYGUN HARMONİK FİLTRE REAKTÖRÜ SEÇİMİ
Kompanzasyon sistemlerinde harmonik filtre reaktörleri ve güç kondansatörlerinin seçimi büyük önem taşır. Uygun seçilmeleri durumunda kompanzasyon sisteminin sağlıklı çalışmasının yanı sıra sistemdeki kirlilik de bir parça temizlenecektir.
Kondansatör ve reaktör seçimi sırasında aşağıdaki noktalara dikkat edilmesi gerekir.
- Rezonans frekansının sistemdeki harmoniklere uygun olarak seçilmiş olması
- Kondansatör geriliminin, şebeke geriliminden uygun bir oranda yüksek bir değerde seçilmesi
- Elde edilen net gücün doğru hesaplanması
- Pano tasarımında reaktörlerin oluşturacağı ek ısının hesaba katılması
Uygun reaktör/kondansatör setlerinin seçilmesi konusunda destek için bize ulaşın.
