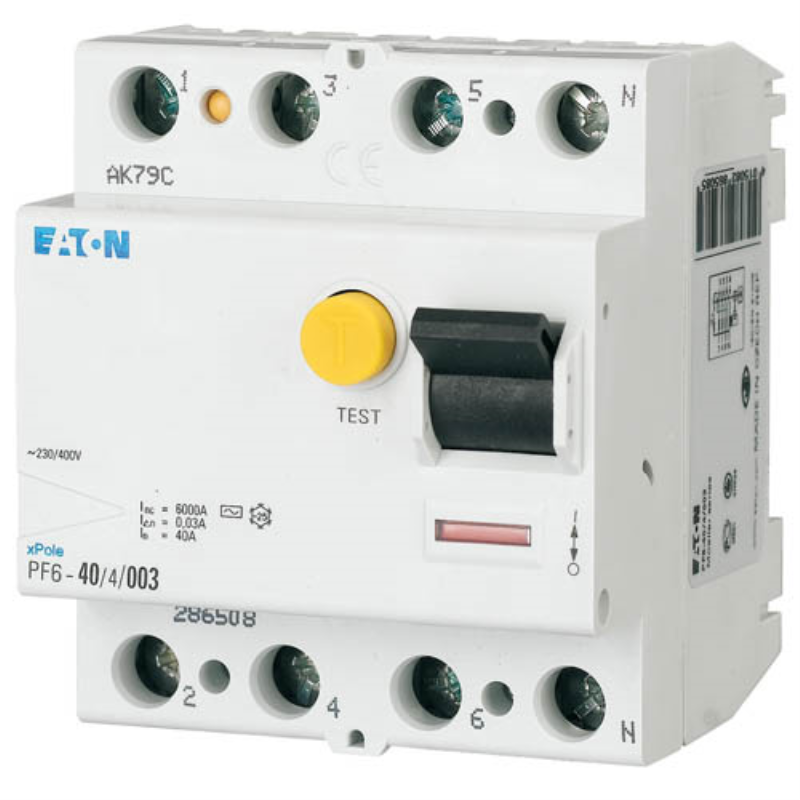

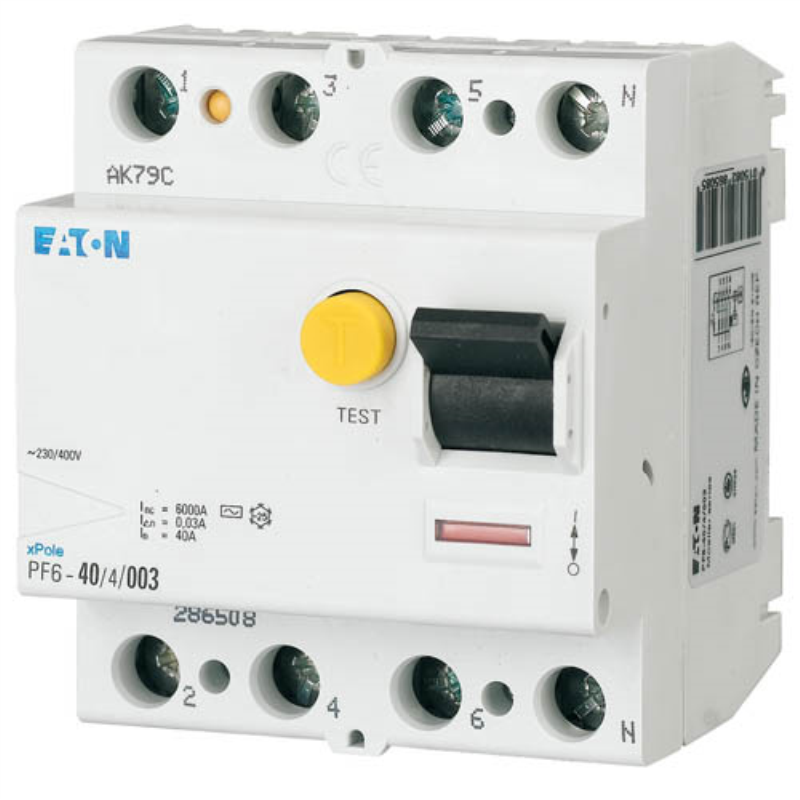

Eaton’ın PF6 and PF7 xPole serisi kaçak akım korumalı devre kesicileri, hata akımına ve kaçak akıma karşı korumanın yanı sıra, ek koruma da sunmaktadır ve konutlarda ve küçük ticari işletmelerde kullanım için uygundur.
Temel Özellikler
- Üst ve alt tarafta çift amaçlı terminal (vidalı/açık montajlı)
- İsteğe bağlı olarak yukarıda veya aşağıda konumlandırılmış bara seçeneği
- Monte edilmiş baraya ek, serbest terminal alanı
- PL, PFL, Z-A için uygun olan universal açma sinyal kontağı daha sonra da monte edilebilir
- Z-HK yardımcı kontak monte edilebilir
- Kontak pozisyonu göstergesi (kırmızı – yeşil)
- Elektronik ballastlı, rezistanslı/rezistanssız standart florasan lambalarla kullanıma uygun, gecikmeli tipler (30mA-RCD: faz iletkeni başına 30 ünite, 100mA-RCD: faz iletkeni başına 90 ünite)
PF7
- 100 A’e kadar olan geniş çaplı uygulamalar için kompakt kaçak akım koruma cihazlarının eksiksiz ürün yelpazesi
- 10 kA’e kadar kısa devre dayanımı
- Özel mülk ve tesislerde akım nedeniyle ortaya çıkan kazalara karşı koruma
- Çok çeşitli koruma tipi seçenekleri (G, S, A, G/A, S/A, R, U, ...)
- Darbe gerilimine dayanım özelliğiyle frekans konvertör uygulamaları için özel U tip koruma
- Art arda monte edilebilen kapsamlı aksesuarlar
- P serisine ait diğer cihazlarla standart bara bağlantısına uygun yapı
PF6
- Economy serisi RCD
- 6 kA’e kadar kısa devre dayanımı
- Hata akımı ve kaçak akım korumasının yanı sıra, ek koruma için idealdir
- Art arda monte edilebilen kapsamlı aksesuarlar
Çeşitli Uygulamalar için Farklı Koruma Tipleri
A Tipi:
Düzgün olmayan, darbeli DC kaçak akımlara karşı koruma sağlamaktadır.
S Tipi:
AC akımda hassas S tipi seçici kaçak akım koruma cihazı, RCD’den artık akım rölesinden (kaçak akım rölesi) aşağı akım yönünde bulunan parafudrların kullanıldığı sistemler için zorunludur.
G Tipi:
İstenmeyen açmalara karşı yüksek güvenilirlik sunmaktadır. Personelin yaralanmasının veya ekipmanının zarar görmesinin muhtemel olduğu herhangi bir tesiste kullanımı zorunludur.
S/A Tipi:
Düzgün olmayan, darbeli DC kaçak akımlara karşı koruma sağlamaktadır.
G/A Tipi:
Düzgün olmayan, darbeli DC kaçak akımlara karşı koruma sağlamaktadır. G/A koruma tipleri, PFIM- R röntgen cihazı uygulamaları için idealdir.
